화학식: WCl5
분자량: 361.11
CAS: 13470-14-9
외관: 흑록색 결정
융점: 242°C
끓는점: 297.19°C(추정)
WCl5 라고도 알려진 텅스텐(V) 염화물 은 최근 반도체 공정, 특히 원자층 증착(ALD) 또는 단계적 펄스 핵생성(PNL) 공정 에서 금속 텅스텐 및 텅스텐 질화물(WNx) 박막을 증착하여 텅스텐 패딩 또는 핵생성 층을 형성하는 데 사용되는 불소가 없는 텅스텐 전구체입니다.
전통적으로 텅스텐 박막은 전구체로 그러나 불소가 존재하면 인접한 구성 요소로 전자 이동 또는 확산이 발생하여 접점이 부식되고 장치 성능이 저하될 수 있습니다. 염화텅스텐(Ⅵ)(WF6)을 사용하는 경우가 많습니다.
대조적으로, 염화텅스텐(WClx)은 불소가 없으며 염화수소(HCl)가 주요 반응 부산물입니다. HCl은 부식성이 있지만 그 효과는 상대적으로 제어하기 쉽고 WF6과 관련된 불소 오염 및 기판 부식을 방지합니다.
또한, WCl6에 비해 WCl5는 실온에서 더 높은 포화 증기압을 가지 므로 더 쉽게 기화하여 증착 챔버로 전달할 수 있으므로 ALD/CVD에서 보다 안정적인 전구체 공급이 가능합니다. 이러한 특성으로 인해 WCl5는 텅스텐 증착 전구체로서 WF6의 잠재적인 대안이 됩니다.
그러나 WCl5는 실온에서 고체이며 낮은 증기압 전구체로 남아 있습니다. 실제 적용에서는 안정적인 증기 유량을 보장하기 위해 용기 가열과 공급 방법 최적화가 필요합니다.
일부 연구에서는 WCl5의 결정상 조성을 제어하여 WCl5의 승화 거동을 개선하여 장기 증착 공정 동안 전구체의 안정적인 출력을 보장했습니다. 이러한 조치는 고체 전구체의 공급 문제를 극복하고 산업용 증착 장비에서 WCl5의 타당성을 향상시키는 것을 목표로 합니다.
ALD 공정에서 WCl5는 기판 표면에 자기 제한 흡착을 겪은 다음 환원 가스를 도입하여 금속 텅스텐으로 환원될 수 있습니다. 예를 들어, 보란(B2H6), 실란(SiH4) 또는 수소와 같은 환원제를 사용하여 WCl5의 교번 펄스를 사용하여 텅스텐 핵 생성 층을 증착할 수 있습니다. WCl5는 CVD를 통해 벌크 텅스텐 호스트 층을 증착하는 데에도 사용할 수 있으며, 결과적으로 염소 함량이 매우 낮거나 감지할 수 없는 텅스텐 필름을 생성할 수 있습니다.
부식을 방지하기 위해 고체 WCl5를 보관하려면 유리 용기가 선호된다는 점에 유의하는 것이 중요합니다. 증착 중에 범위 내로 유지해야 합니다 . 고체 WCl5의 승화를 위한 충분한 증기압을 보장하고 운송 중에 안정적인 증기 흐름을 유지하기 위해 용기와 배관의 온도를 190-245°C

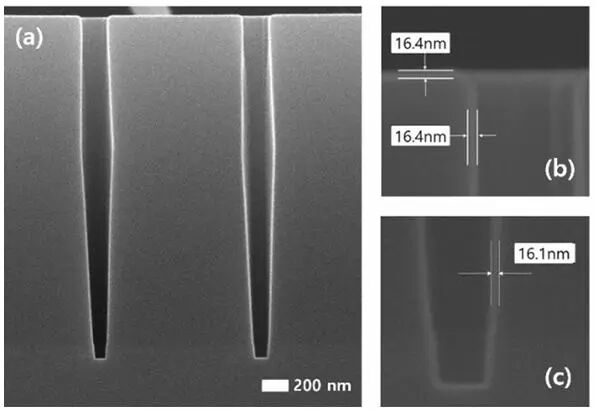

전반적으로 WCl5는 으로 사용되었으며 텅스텐 금속 박막을 증착하기 위한 핵 생성 층 및 호스트 층 높은 종횡비 구조에 텅스텐을 채우는 것이 가능합니다.
일반적으로 사용되는 일반적인 환원제:
수소, 실란, 보란, 유기붕소수소화물 등
일부 연구에서는 유기알루미늄 시약(예: 트리에틸알루미늄)을 WCl5와 반응시켜 탄화물 상(W-C)을 형성하려는 시도를 했습니다.
WN 박막은 구리나 루테늄과 같은 도체의 확산 방지층 역할을 할 수 있습니다. 실험에 따르면 두께가 약 4 nm인 ALD-WN 층은 850°C의 높은 온도에서 어닐링하는 동안 구리와 루테늄의 확산을 차단할 수 있으며 탁월한 열 안정성과 차단 성능을 나타냅니다..
램리서치의 특허 기술은 낮은 온도에서 PE-ALD를 사용하는데, 우선 유전체 표면에 NH3를 도입해 이를 흡착 및 분해한 후, WCl5를 도입해 이전에 흡착된 질소원과 반응해 고품질 WN 박막을 형성한다. 이 방법은 산화물 위에 균일한 WN 장벽층을 형성할 수 있습니다.
일반적으로 사용되는 공반응물:
일반적인 질소원: NH3.
질소 함유 유기 화합물(예: tert-부틸히드라진): 탄소 함유 W(N,C) 공동 퇴적물을 생성합니다.
선호되는 질소 공급원: N2/H2는 활성 질소를 제공할 뿐만 아니라 염소 잔류물을 감소시키고 수소 환원을 통해 저저항 상 형성을 촉진합니다.
새로운 텅스텐 전구체 인 염화텅스텐(V)은 반도체 박막 증착 에서 독특한 장점과 다양한 응용 가능성을 보여주었습니다..
제조 장비 제조업체인 Lam Research는 텅스텐 충진에 WCl5를 사용하는 기술을 최초로 개발했으며 여러 특허를 출원했습니다. 소재 공급업체 측면에서도 에어리퀴드는 WCl5의 정제 및 저장에 중점을 두고 있으며, 전구체의 고순도 및 안정적인 공급을 보장하기 위해 관련 특허를 출원하고 있습니다.
반도체 장치 제조업체가 공개적으로 이용 가능한 문헌에서 WCl5의 사용을 명시적으로 언급하는 경우는 거의 없지만, 공개적으로 이용 가능한 일부 정보에서 알 수 있듯이 선도적인 기업은 이미 이 물질을 R&D 노력에 포함시켰습니다. 예를 들어:
머크의 전기화학 사업부는 고순도 WCl5 제품 소개에서 논리 장치용 금속 게이트 접점의 텅스텐 충진 과 메모리(DRAM, 3D NAND)용 불소 없는 텅스텐 재료 증착에 해당 응용 분야가 포함된다고 명시적으로 밝혔습니다.
TSMC, Intel, Samsung 및 기타 로직 파운드리 및 메모리 칩 제조업체는 위해 WCl5를 WF6의 대체품으로 평가할 수 있습니다 . 공정 중 유전층에 대한 불소의 손상을 줄이기
어플라이드 머티어리얼즈는 또한 기술 프로모션에서 불소가 없는 텅스텐 솔루션을 언급하고 선택적 텅스텐 증착을 가능하게 하는 새로운 CVD 시스템을 제안했습니다 . 여기에는 특정 표면에 텅스텐 충전 채널을 선택적으로 증착하기 위해 염화텅스텐 전구체를 선택하는 작업이 포함될 수 있습니다.
삼성, SK하이닉스 등 메모리 업계에서는 다층 산화막의 불소 부식 문제를 피하기 위해 3D NAND와 DRAM의 임베디드 워드라인에 WCl5를 사용하는 데 더욱 중점을 두고 있습니다..
Entegris가 발행한 백서에 따르면 WCl₅는 3D NAND 제조에서 WF6을 효과적으로 대체하여 불소 관련 반응으로 인한 라인 벤딩과 같은 결함을 완화할 수 있는 능력을 입증했습니다. 그럼에도 불구하고 대량 생산에 대규모로 채택하는 것은 주로 비용 요인으로 인해 여전히 제한적입니다.
재료 공급망이 더욱 견고해지고 공정 기술이 계속해서 성숙해짐에 따라 WCl5는 반도체 제조에서 더욱 중요한 역할을 맡을 준비가 되어 있습니다. WCl5에 대한 현재 업계 전망은 낙관적이고 신중합니다. 차세대 텅스텐 전구체의 유력한 후보로 인정받아 이미 주요 소재·장비 공급업체들의 지지를 받고 있다.
주요 반도체 제조사들은 WCl₅를 중요한 공정 노드에 점진적으로 제한된 규모로 도입해 비용, 안전성, 공정 안정성 측면에서 종합적인 검증을 거쳐 채택을 확대할 것으로 예상됩니다.
반도체 공급망의 핵심 부분으로서 염화텅스텐(Ⅴ)(WCl5)의 안정적인 고순도 공급이 필수적입니다. 우리는 글로벌 칩 제조업체에 신뢰할 수 있는 WCl5 공급업체를 찾고 있다면 당사에 문의하여 제품 사양 및 기술 솔루션을 문의하세요. 초고순도, 전자 등급 텅스텐 재료 및 전구체를 제공하기 위해 최선을 다하고 있습니다.
[1]
[2]
[3]
[4]
[5]
[6] 이민영 외. 응용 표면 과학, 2021, 563, 150373.
DOI: 10.1016/j.apsusc.2021.150373
[7] 서강민 외. ACS 응용 프로그램. 나노메이터. 2023, 6, 23, 21741-21751.
DOI: 10.1021/acsanm.3c03956
